Régulateurs de débit, balances de pression, unités d'âvance NG10

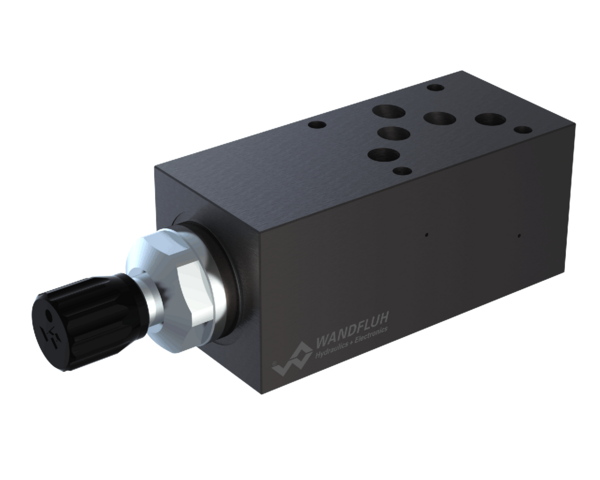

Régulateur de débit à action directe, compensé en charge, en exécution à flasquer ou sandwich. L’élément actif est la cartouche de régulation de débit à visser M33x2 selon ISO 7789. Un clapet anti-retour en by-pass est monté dans les exécutions sandwich sur A, B, et AB pour l’écoulement libre dans le sens opposé. Possibilité de monter en sandwich sous le modèle à flasquer, une plaque avec clapet anti-retour en bypass pour l’écoulement libre de B à A. Le corps à flasquer est peint, les plaques sandwichs sont phosphatées.
Régulateur de débit à 2-voies
Construction à flasquer ou sandwich
- Qmax = 85 l/min, pmax = 350 bar
- QN max = 70 l/min
Application
Les régulateurs de débit en exécution à flasquer ou sandwich sont indiqués pour les systèmes d’avance de précision, où le débit volumétrique doit être maintenu constant sous charge variable. Selon le genre d’application, on distingue la régulation sur l’admission ou sur le retour.
