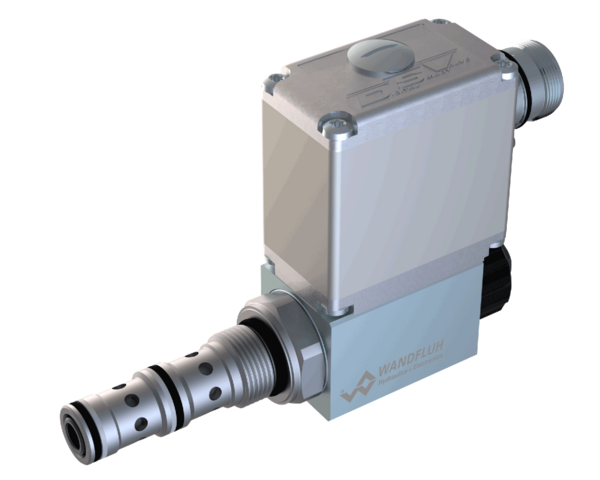

Régulateur de débit prop. en cartouche à 3-voies (bobine à insérer, électronique intégrée) QDPPM22_ME

Etrangleurs proportionnels, régulateurs de débit proportionnels M22x1,5

Régulateur de débit proportionnel à 3-voies à action directe avec électronique incorporée, compensé en charge, en cartouche à visser avec filetage M22x1,5 et logement selon ISO 7789. Les valves Plug & Play sont réglées et équilibrées d’usine, et présentent la plus faible dispersion de caractéristiques de série. L’électronique se trouve sous protection IP67, donc ces valves sont indiquées pour un emploi en conditions difficiles. En standard, 3 paliers de régulation de débit. Le réglage du débit volumétrique s’effectue par un électro-aimant proportionnel de propre fabrication (selon norme VDE 0580). Une augmentation de débit volumétrique presque linéaire et une faible hystérèse sont les caractéristiques de ces valves. Le corps de la cartouche et l’électro-aimant son protégés de la corrosion par zingage. Le boîtier de l’électronique est en aluminium.

Valves proportionnelles Régulateur de débit prop. en cartouche à 3-voies (bobine à insérer, électronique intégrée) QDPPM22_ME

Régulateur de débit proportionnel à 3-voies
Construction cartouche à visser

  • Electronique embarquée
  • A action directe, compensé en charge
  • Qmax = 40 l/min, pmax = 350 bar
  • QN max = 25 l/min

Application

Les régulateurs de débit proportionnels sont indiqués pour des commandes d’avance précises, où le débit volumétrique de l’utilisateur doit être maintenu constant lors de charges variables. Les utilisations sont aussi bien du domaine de la machine-outil comme celui de l’hydraulique mobile. Montage recommandé de cette cartouche à visser dans des blocs forés ainsi que dans les valves à flasquer et sandwich de la taille NG6. Nous mettons à disposition (location ou vente) les outils spéciaux (forets et alésoirs à étages) pour l’usinage des logements de cartouche. Veuillez consulter à ce sujet les fiches techniques du registre 2.13 de notre documentation.
